铂铑热电偶焊接方法以及使用注意事项

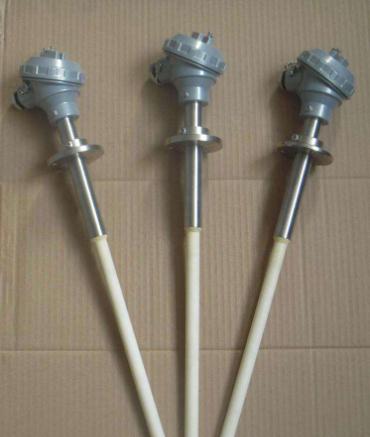

铂铑热电偶通常是铂铑作为温度测量传感器，与调节器、显示器等组成的过程控制系统，主要用来直接测量以及控制零到一千七百摄氏度范围内温度。铂铑热电偶记录检测有一定保障，且质量安全可靠。下面小编将为大家介绍一下铂铑热电偶焊接方法，以及使用铂铑热电偶要注意些什么。

一、铂铑热电偶焊接方法

1、电弧焊法：电弧焊是利用高温电弧将热电偶测量端熔化成球状。常用的有交流电弧焊和直流电弧焊两种 。交流电弧焊一般用来焊接贱金属热电偶。焊接前也要在热电极顶端先蘸上焊剂，焊好后要去除焊点上的焊剂。直流电弧焊一般用来焊接贵金属热电偶。

2、气焊法：先将热电极顶端绞成麻花状，然后稍加热并蘸上焊剂。再用乙炔火焰使测量端熔成球状，再迅速将测量端离开火焰后放入热水中。这种方法操作简单，故应用较广。

3、对焊：将热电极顶端对齐，稍加一些压力。然后接通电源，使接触面熔化在一起。这种焊接方法比较方便。

4、盐浴焊接法：焊接装置由调压器(3-5kW)，石墨坩埚和焊接夹子等组成。坩埚作为电源-电极，被焊热 电极作为另一电极。焊接前，先洗净热电极被焊处表面的氧化物。并绞成麻花状，将碳棒置于氯化钡上。接通电源使氯化钡熔化，再将热电偶热电极与氯化钡熔液稍接触待起弧后迅速离开。并用热水洗净测量端和热电极上的氯化钡颗粒。

5、直流氩弧焊：直流氩弧焊是近几年发展起来的较理想的焊接热电偶的方法。通常直流氩弧焊热电偶焊接机 是用氩气作保护。以高频引弧，直流焊接，并能进行对焊。

二、铂铑热电偶使用注意事项

1、当用时间常数大的铂铑热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。

2、在使用铂铑热电偶时必须注意型号相配，极性不能接错。补偿导线与热电偶连接端的温度不能超过100℃。

3、铂铑热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时。必须使热电偶逆着流速方向安装，而且充分与气体接触。

4、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换。应合理选择测点位置,尽量避免在阀门。

5、依据中间导体定律，在铂铑热电偶实际测温应用中。常采用热端焊接、冷端开路的形式，冷端经连接导线与显示仪表连接构成测温系统。

6、按照仪表接线图进行正确接线通电后，仪表先是显示仪表的热电偶分度号。接着显示仪表量程范围，再测仪表下排的数码管显示设定温度，仪表上排数码管显示测量温度。
