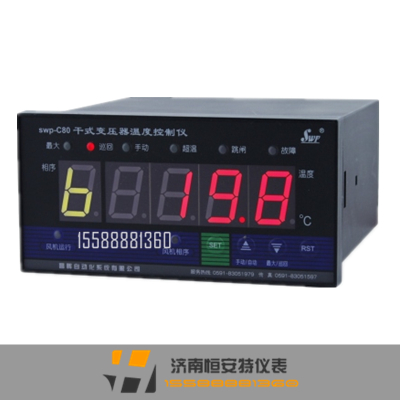

昌晖SWP-C80干式变压器温度智能控制仪
- 昌晖SWP-C80干式变压器温度智能控制仪简介: SWP系列干式变压器温度智能控制仪，是保证干式变压器安全运行的控制装置。该装置采用新式设计，结构紧凑、牢固，显示醒目、直观，具有
-
- 全国服务热线：
15588881360
|
型 号
|
代 码
|
说 明
|
|||
|
SWP-C80
|
□□□□
|
-□
|
-□
|
-□
|
|
|
风机供电方式
|
T220
T380
|
|
|
|
风机供电电源~220V
风机供电电源~380V
|
|
附加功能
|
D
E
F
G
H
|
|
|
基本型（见注1）
|
|
|
|
|
附加三路4~20mA变送输出
|
|||
|
|
|
附加RS232通讯接口
|
|||
|
|
|
附加RS485通讯接口
|
|||
|
|
|
用户特殊要求
|
|||
|
风机控制输出
|
1
2
|
|
风机控制输出一组
风机控制输出二组
|
||
|
安装方式
|
P
Z
|
盘式安装
支架安装
|
|||
|
注1：基本型功能三相巡回测量显示，输入开路报警显示并输出，故障自检报警显示并输出，超温跳闸显示并输出，三相巡回/最大值显示两种检测状态及指示，风机启停自动/手动控制状态的选择、指示与输出，三相温度显示值独立数字补偿。
|
|||||
★SWP-C80A轻便型
|
型 号
|
代 码
|
说 明
|
||
|
SWP-C80A
|
□□□□
|
-□
|
-□
|
|
|
风机供电方式
|
T220
|
|
|
风机供电电源~220V
|
|
附加功能
|
D
F
G
H
|
|
基本型（见注1）
|
|
|
|
附加RS232通讯接口
|
|||
|
|
附加RS485通讯接口
|
|||
|
|
用户特殊要求
|
|||
|
风机控制输出
|
1
|
风机控制输出一组
|
||
|
注1：基本型功能三相巡回测量显示，输入开路报警显示并输出，故障自检报警显示并输出，超温跳闸显示并输出，三相巡回/最大值显示两种检测状态及指示，风机启停自动/手动控制状态的选择、指示与输出，三相温度显示值独立数字补偿。
|
||||
★SWP-B10镶嵌/壁挂型
|
型 号
|
代 码
|
说 明
|
|||
|
SWP-B10
|
□□□□
|
□□□□
|
-□
|
-□
|
|
|
外形特征
|
B10
|
|
|
|
镶嵌/壁挂型
|
|
风机供电方式
|
T220
T380
|
|
|
风机供电电源~220V
风机供电电源~380V
|
|
|
附加功能
|
D
E
F
G
H
|
|
基本型（见注1）
|
||
|
|
附加三路4~20mA变送输出
|
||||
|
|
附加RS232通讯接口
|
||||
|
|
附加RS485通讯接口
|
||||
|
|
用户特殊要求
|
||||
|
风机控制输出
|
1
2
|
风机控制输出一组
风机控制输出二组
|
|||
|
注1：基本型功能三相巡回测量显示，输入开路报警显示并输出，故障自检报警显示并输出，超温跳闸显示并输出，三相巡回/最大值显示两种检测状态及指示，风机启停自动/手动控制状态的选择、指示与输出，三相温度显示值独立数字补偿。
|
|||||
|
型 号
|
说 明
|
|
|
测量范围
|
0.0~200.0℃（传感器Pt100）
|
|
|
测量
精度
|
通用型
|
0.5级
|
|
分辨力
|
0.1℃
|
|
|
使用
条件
|
环境温度
|
-20℃~+55℃
|
|
相对湿度
|
＜85%
|
|
|
电源电压
|
380V（三相） 220V（单相）
|
|
|
电源频率
|
50±2Hz
|
|
|
抗干扰性能
|
对共模250V（AC，50Hz）或串模200mV(AC，50Hz)干扰电压，显示值变化小于基本误差值
|
|
|
显示值补偿范围
|
0~±19.9℃
|
|
|
报警及保护功能
|
传感器开路报警 仪表故障自检报警
输入超量程自检报警 风机故障报警
|
|
|
风机控制输出
|
继电器触点输出（触点容量7A/250VAC，注：镶嵌型为15A/250VAC），三相两组
|
|
|
超温报警输出
|
继电器触点输出（触点容量7A/250VAC）
|
|
|
跳闸报警输出
|
继电器触点输出（触点容量7A/250VAC）
|
|
