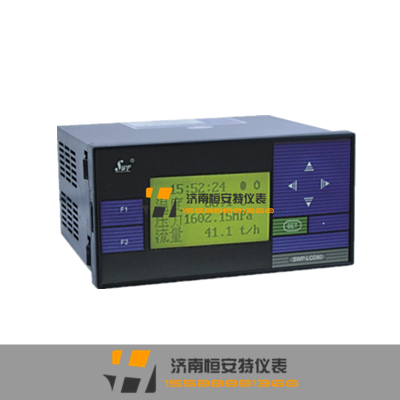

昌晖SWP-LCD-NL流量/热能积算仪

SWP-LCD-NL小型单色智能化防盗型流量热能积算记录仪 SWP-LCD-NL小型单色流量热能积算无纸记录仪集流量/热能积算与记录于一体，具有防盗用功能，是一种智能化的多功能二次仪表，适合对

产品详情

SWP-LCD-NL小型单色智能化防盗型流量热能积算记录仪：

SWP-LCD-NL小型单色流量热能积算无纸记录仪集流量/热能积算与记录于一体，具有防盗用功能，是一种智能化的多功能二次仪表，适合对流量热能进行过程监测，总量累积。

选型表：

型号

代码

说明

SWP-LCD-N

□□

□

□□

-□

□

-□

□

-□

□

-□□

-□

新一代大屏幕带背光液晶显示仪表

仪表功能

流量积算仪

流量积算记录仪

外形尺寸

160×80mm（横）80×160mm（竖）

补偿信号

无补偿输入

带补偿输入

过热蒸汽带温压补偿输入

饱和蒸汽带温压补偿输入

用户特定曲线补偿输入

通讯方式

□

参见“通讯方式”

控制输出

□

参见“控制输出方式”

变送输出

□

参见“变送输出方式”

流量输入类型

□

参见“输入类型”

压力输入类型

□

参见“输入类型”

温度输入类型

□

参见“输入类型”

第一报警方式

□

参见“报警方式”

第二报警方式

□

参见“报警方式”

第三报警方式

□

参见“报警方式”

馈电输出

DC24V馈电输出

2路DC24V馈电输出

供电方式

DC24V供电

AC85~260V（开关电源）

AC220V供电（线性电源，可省略）

外形特征

竖式显示仪表

横式显示仪表

注1：（1）压力输入只能为电压或电流。（2）补偿信号为（02、03、04）可通过修改参数来切换。

★通讯方式

选型代码	0	2	3	4	8	9
通讯方式	无通讯	RS-232	打印口	RS-422	RS-485	特殊规格

通讯协议：出厂时采用SWP通讯协议。

用户有订购特殊的通讯协议请在订货时注明。

★控制输出方式：

选型代码	1	2	3	4	5	6	7	9
输出方式	继电器	4~20mA	0~10mA	1~5V	0~5V	SCR输出	SSR输出	SOT输出

★ 06-可控硅过零触发脉冲输出 07-固态继电器触发控制输出 09-双向可控硅输出

★变送输出方式：

选型代码	0	2	3	4	5	8
输出方式	无输出	4~20mA	0~10mA	1~5V	0~5V	特殊规格

★输入类型：

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
A	4~20mA	-1999~99999 d	Q	0~20mA开方	-1999~99999 d	G	Pt100	-200~650℃
B	0~10mA	-1999~99999 d	F	脉冲	0~5KHz	O	频率	0~5KHz
C	1~5V	-1999~99999 d	L	B	400~1800℃	E	E	0~1000℃
D	0~5V	-1999~99999 d	S	S	0~1600℃	K	K	0~1300℃
M	0~20mA	-1999~99999 d	T	T	-200~400℃	R	用户特定	-1999~99999 d
H	4~20mA开方	-1999~99999 d	U	J	0~1200℃	N	无补偿输入
I	0~10mA开方	-1999~99999 d	V	CU50	-50.0~150.0℃
J	1~5V开方	-1999~99999 d	W	Pt100.1	-99.9~199.9℃
