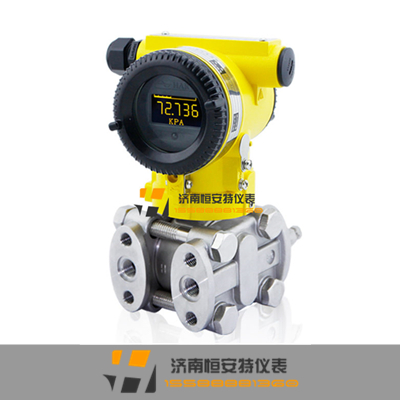

SWP-ST61DP/DR/HP/AP/GP系列差压变送器：

SWP-ST61系列差压变送器，是以微处理器为核心的现场压力测量仪表。广泛用于液体、气体或蒸汽的液位、压力的测量。

◎精度+ -0.1%F.S.

◎量程比50:1或15：1

◎具有自诊断和远程功能

◎具有红外无线设置功能

◎执行HART协议

选型列表：

型号	变送器类型	DP	DR	HP	GP	AP
SWP-ST61DP	差压变送器	●	-	-	-	-
SWP-ST61DR	微差压变送器	-	●	-	-	-
SWP-ST61HP	高静压差压变送器	-	-	●	-	-
SWP-ST61GP	表压变送器	-	-	-	●	-
SWP-ST61AP	绝压变送器	-	-	-	-	●
代码	测量量程（URL）	DP	DR	HP	GP	AP
2	0.125 ~1.5 KPa	-	●	-	-	-
3	1.3 ~7.5KPa	●	-	●	●	●
4	6.2 ~37.4KPa	●	-	●	●	●
5	31.1 ~186.8KPa	●	-	●	●	●
6	117 ~690KPa	●	-	●	●	●
7	345 ~2068KPa	●	-	●	●	●
8	1170 ~6890KPa	●	-	-	●	●
9	3480 ~20680KPa	-	-	-	●	-
0	6890 ~41370KPa	-	-	-	●	-
T	特殊定制	●	●	●	●	●
代码	输出方式	DP	DR	HP	GP	AP
N	4-20mA	●	●	●	●	●
S	4-mA 带数字通讯（HART协议）	●	●	●	●	●
代码	结构材料法兰/接头排液/排气阀膜片	DP	DR	HP	GP	AP
22	316不锈钢 316不锈钢 316L不锈钢	●	●	●	●	●
23	316不锈钢 316不锈钢哈氏合金C	●	●	●	●	●
24	316不锈钢 316不锈钢蒙乃尔合金	●	●	●	●	●
25	316不锈钢 316不锈钢钽	●	●	●	●	●
33	哈氏合金C 哈氏合金C 哈氏合金C	●	●	●	●	●
35	哈氏合金C 哈氏合金C 钽	●	●	●	●	●
44	蒙乃尔合金蒙乃尔合金蒙乃尔合金	●	●	●	●	●
代码	显示表头（不选择不填）	DP	DR	HP	GP	AP
M3	OLED显示器	●	●	●	●	●
代码	安装支架	DP	DR	HP	GP	AP
B1	管装弯支架（管外径Φ50~60）	●	●	●	●	●
B2	板装弯支架	●	●	●	●	●
B3	管装平支架（管外径Φ50~60）	●	●	●	●	●
代码	泄放阀	DP	DR	HP	GP	AP
D0	背面泄放阀	●	●	●	●	●
D1	侧面泄放阀在压力室上部	●	●	●	●	●
D2	侧面泄放阀在压力室下部	●	●	●	●	●
代码	低压侧法兰适配器	DP	DR	HP	GP	AP
N	无法兰适配器（法兰上由1/4NPT阴螺纹供引压连接）	●	●	●	●	●
C1	1/2NPT阴螺纹法兰适配器,引压过渡接头及焊接引压管（不锈钢）	●	●	●	●	●
C2	M20×1.5阳螺纹法兰适配器,引压过渡接头及焊接引压管（不锈钢）	●	●	●	●	●
代码	防爆类型	DP	DR	HP	GP	AP
d	隔爆型,防爆等级Exd II CT6	●	●	●	●	●
典型型号	SWP-ST61DP 4 S 22 M3 B3 D2 C2d
