SWP-ASR系列无纸记录仪

SWP-ASR100系列无纸记录仪 SWP-ASR100系列无纸记录仪采用宽视角、高亮度、5.6英寸、高分辨率、LED背光的真彩色TFT液晶作为显示屏，全新硬件结构设计、更低的功耗、更强的抗干扰能力、更

产品详情

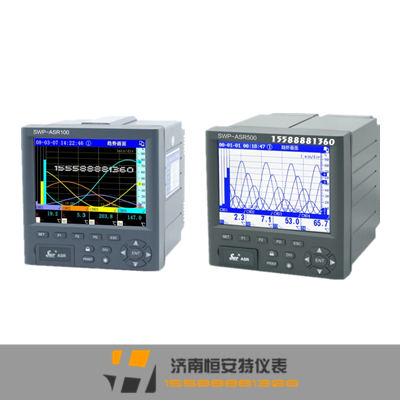

SWP-ASR100系列无纸记录仪

SWP-ASR100系列无纸记录仪采用宽视角、高亮度、5.6英寸、高分辨率、LED背光的真彩色TFT液晶作为显示屏，全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应用于纺织、化工、电力、石化、烟草、制药等行业。

型号	规格代码			附加规格代码	说明
SWP-ASR100	□□	-□	-□	/□□□	ASR100系列无纸记录仪
采集通道数	01~12				可选01~12通道 *1
存储器容量（MB）		-1			32（标配）
		-2			64
		-3			160
显示语言			-0		简体中文（标配）
			-1		英文
			-2		繁体中文
			-3		多语言版（可在简、繁、英之间切换）
附加规格				/C2	RS-232接口 *2
				/C3	RS-485接口 *2
				/P（1-3）	DC 24V馈电
				/AO（1-4）	模拟量输出路数
				/F（1-4）	频率输入路数
				/J（1-12）	（常开触点）继电器数
				/JB（1-8）	（常开、常闭触点）继电器数
				/U	带通用USB接口
				/L	带流量积算功能
				/T	带天然气运算功能
				/PID	带PID控制功能
				/Dxxx	客户定制功能 *3

*1 标准配置为1路（最多配12路，/AO与/F不可同时选用；如选配/AO或/F时，最多配8路）。

*2 可同时选配/C2、/C3，使用微型打印机时，必须配/C2。

*3 如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。

SWP-ASR200系列无纸记录仪

SWP-ASR200系列无纸记录仪采用宽视角、高亮度、10.4英寸、高分辨率、CCFL背光的真彩色TFT液晶作为显示屏，全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应用于纺织、化工、电力、石化、烟草、制药等行业。

型号	规格代码			附加规格代码	说明
SWP-ASR200	□□	-□	-□	/□□□	ASR200系列无纸记录仪
采集通道数	01~48				可选01~48通道 *1
存储器容量（MB）		-1			32（标配）
		-2			64
		-3			160
显示语言			-0		简体中文（标配）
			-1		英文
			-2		繁体中文
			-3		多语言版（可在简、繁、英之间切换）
附加规格				/C2	RS-232接口 *2
				/C3	RS-485接口 *2
				/P（1-6）	DC 24V馈电
				/AO（1-12）	模拟量输出路数
				/F（1-12）	频率输入路数
				/J（1-32）	（常开触点）继电器数
				/JB（1-22）	（常开、常闭触点）继电器数
				/U	带通用USB接口
				/L	带流量积算功能
				/T	带天然气运算功能
				/PID	带PID控制功能
				/Dxxx	客户定制功能 *3

*1 标准配置为1路（最多配48路，/AO与/F不可同时选用）。

*2 可同时选配/C2、/C3，使用微型打印机时，必须配/C2。

*3 如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。

SWP-ASR300系列无纸记录仪

SWP-ASR300系列无纸记录仪采用宽视角、高亮度、3.6英寸、高分辨率、LED背光的真彩色TFT液晶作为显示屏，全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应用于纺织、化工、电力、石化、烟草、制药等行业。

型号	规格代码			附加规格代码	说明
SWP-ASR300	□□	-□	-□	/□□□	ASR300系列无纸记录仪
采集通道数	01~08				可选01~08通道 *1
存储器容量（MB）		-1			32（标配）
		-2			64
		-3			160
显示语言			-0		简体中文（标配）
			-1		英文
			-2		繁体中文
			-3		多语言版（可在简、繁、英之间切换）
附加规格				/C2	RS-232接口 *2
				/C3	RS-485接口 *2
				/P（1-3）	DC 24V馈电
				/J（1-6）	（常开触点）继电器数
				/JB（1-3）	（常开、常闭触点）继电器数
				/U	带通用USB接口
				/L	带流量积算功能
				/T	带天然气运算功能
				/PID	带PID控制功能
				/Dxxx	客户定制功能 *3

*1 标准配置为1路（最多配8路，不能选配/AO或/F）。

*2 可同时选配/C2、/C3，使用微型打印机时，必须配/C2。

*3 如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。

SWP-ASR400系列无纸记录仪

SWP-ASR400系列无纸记录仪采用宽视角、高亮度、3.6英寸、高分辨率、LED背光的真彩色TFT液晶作为显示屏，全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应用于纺织、化工、电力、石化、烟草、制药等行业。

型号	规格代码			附加规格代码	说明
SWP-ASR400	□□	-□	-□	/□□□	ASR400系列无纸记录仪
采集通道数	01~08				可选01~08通道 *1
存储器容量（MB）		-1			32（标配）
		-2			64
		-3			160
显示语言			-0		简体中文（标配）
			-1		英文
			-2		繁体中文
			-3		多语言版（可在简、繁、英之间切换）
附加规格				/C2	RS-232接口 *2
				/C3	RS-485接口 *2
				/P（1-3）	DC 24V馈电
				/J（1-6）	（常开触点）继电器数
				/JB（1-3）	（常开、常闭触点）继电器数
				/U	带通用USB接口
				/L	带流量积算功能
				/T	带天然气运算功能
				/PID	带PID控制功能
				/Dxxx	客户定制功能 *3

*1 标准配置为1路（最多配8路，不能选配/AO或/F）。

*2 可同时选配/C2、/C3，使用微型打印机时，必须配/C2。

*3 如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。

SWP-ASR500系列无纸记录仪

SWP-ASR500系列无纸记录仪采用宽视角、高亮度、5.6英寸、高分辨率、LED背光的真彩色TFT液晶作为显示屏，全新硬件结构设计、更低的功耗、更强的抗干扰能力、更友好的人机界面、可以满足不同用户的特殊功能定制要求、灵活便捷。主要应用于纺织、化工、电力、石化、烟草、制药等行业。

型号	规格代码			附加规格代码	说明
SWP-ASR500	□□	-□	-□	/□□□	ASR500系列无纸记录仪
采集通道数	01~12				可选01~12通道 *1
存储器容量（MB）		-1			32（标配）
		-2			64
		-3			160
显示语言			-0		简体中文（标配）
			-1		英文
			-2		繁体中文
			-3		多语言版（可在简、繁、英之间切换）
附加规格				/C2	RS-232接口 *2
				/C3	RS-485接口 *2
				/P（1-3）	DC 24V馈电
				/AO（1-4）	模拟量输出路数
				/F（1-4）	频率输入路数
				/J（1-12）	（常开触点）继电器数
				/JB（1-8）	（常开、常闭触点）继电器数
				/U	带通用USB接口
				/L	带流量积算功能
				/T	带天然气运算功能
				/PID	带PID控制功能
				/Dxxx	客户定制功能 *3

*1 标准配置为1路（最多配12路，/AO与/F不可同时选用；如选配/AO或/F时，最多配8路）。

*2 可同时选配/C2、/C3，使用微型打印机时，必须配/C2。

*3 如用户有特殊功能开发需求的可单独定制仪表功能，xxx为特殊定制功能的编码。

SWP-ASR-MD智能化64路巡检仪

SWP-ASR-MD智能化64路巡检仪是一种智能化多功能二次仪表，适合于对多输入回路进行巡回检测，报警控制及数据远传。

号	代码								说明
SWP-ASR	□	□	□□	-□	□	-□□	-□	□	大屏幕带背光液晶显示仪表
仪表功能	MD								多通道巡回检测仪表
外形尺寸	8								144×144×180mm
输入通道数	□□								参见“输入通道数”
通讯方式	□								0：无通讯；2：RS-232；8：RS-485；3：打印口
输出方式	□								参见“输出方式”
输入类型	□□								参见“输入类型”
报警点数	□								0-128
供电方式	T								AC85-260V供电

★输入通道数：

选型代码	16	32	48	64
控制作用	16路输入	32路输入	48路输入	64路输入

★输出方式：

选型代码	0	1	2	3	4
输出方式	无继电器输出	统一报警输出	分别上、下限报警输出	上限或下限报警输出	特殊规格（请注明）

★输出类型：

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400~1800℃	09	Pt100.1	-199.9~320.0℃	17	30~350Ω	-1999~99999 d
02	S	0~1600℃	10	Cu50	-50.0~150.0℃	18	特殊规格	用户待定
03	K	0~1300℃	11	Cu100	-50.0~150.0℃	19	4~20mA开方	-1999~99999 d
04	E	0~1000℃	12	4~20mA	-1999~99999 d	20	0~10mA开方	-1999~99999 d
05	T	-199.9~320.0℃	13	0~10mA	-1999~99999 d	21	1~5V开方	-1999~99999 d
06	J	0~1200℃	14	1~5V	-1999~99999 d	22	0~5V开方	-1999~99999 d
07	WRe3~25	0~2300℃	15	0~5V	-1999~99999 d	23	全切换输入	详见下表
08	Pt100	-200~650℃	16	0~20mA	-1999~99999 d	23	全切换输入	详见下表

★全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：

代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型	代码	输入类型
01	B	05	T	09	Pt100.1	14	1~5V	18	1~5V开方
02	S	06	J	10	Cu50	15	0~5V	19	0~5V开方
03	K	07	WRe3~25	12	4~20mA	16	4~20mA开方
04	E	08	Pt100	13	0~10mA	17	0~10mA开方
