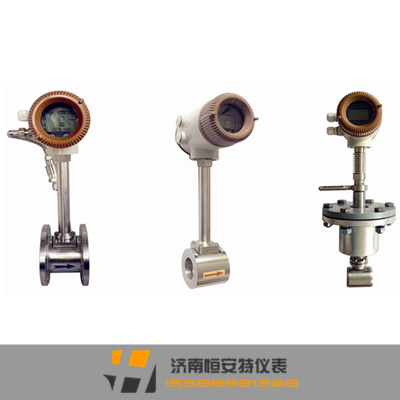

HAT-BRLB智能涡街流量计

HAT-BRLB型智能涡街流量计主要功能：适用范围: 各种气体(压缩空气、热风、氧气、氮气、煤气、天然气、乙炔) 各种液体(纯水、去离子水、软水、乙醇、甲苯酚类、液氨) 产品简

产品详情

HAT-BRLB型智能涡街流量计主要功能：

适用范围:

各种气体(压缩空气、热风、氧气、氮气、煤气、天然气、乙炔)

各种液体(纯水、去离子水、软水、乙醇、甲苯酚类、液氨)

产品简介：

HAT-BRLB涡街流量计是采用压电应力式传感器，性能可靠性高，可在-20℃～+350℃的流体温度范围内工作。工作压力损失较小，量程范围宽，对饱和蒸汽测量量程比可达30比1，涡街流量计测量技术成熟的产品。具备了模拟标准信号、数字脉冲信号输出，可以与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。广泛用于工业管道介质流体的流量测量，如各种气体、液体、蒸气等多种介质，精度高，在测量流体体积流量时不受流体密度、压力、温度、粘度等参数的影响，可靠性高，维护量小，能长期稳定。

产品特色：
1、可以同时集成温度、压力补偿功能。

2、全智能化、数字化电路设计，自动补偿被测流体密度或标况体积计算。

3、全新的数字滤波和修正功能使流量测量更加精准可靠。

4、电池供电型无需外接电源既可连续工作两年以上。

5、全新点阵汉字液晶显示，使用操作更方便。

6、工作压力损失较小，量程范围宽。

7、无可动机械零件，可靠性高，维护量小。

技术指标：

测量介质	液体、气体、蒸汽（单相介质或可以认为是单相的介质）
	饱和蒸汽在干度≥85%时，可以认为是单相介质
介质温度(℃)	-40～+300； 350～450（电容式，协议订货）
介质压力	1.6Mpa 2.5Mpa 4.0Mpa ≥4.0Mpa的规格协议订货
允许振动加速度	电容式传感器:1.0～2.0g 压电式传感器：≤0.2g
不确定度	1.0级 1.5级 2.5级
量程比	8:1 10:1 15:1
流量范围	液体：0.35~7.0m/s 气体：5.0~60.0m/s 蒸汽：6.0~70.0m/s
规　　格	满管式	法兰卡装式.法兰连接.温压补偿.规格为DN15-DN300
	插入式	DN200-DN1500（超过DN1500可特殊订货）
材　　质	304，其他材质协议订货
雷诺数	正常2×103~710 扩展110~7*10
阻力系数	满管式Cd≤2.6
防护等级	普通型：IP65 潜水型：IP68
防爆等级	本质安全型：EX（ia）ⅡCT2-T5 隔爆型：ExdⅡBT2-T5
环境条件	环境温度		-40℃~+55℃（非防爆场所） -25℃~+55℃（防爆场所）
	相对湿度		≤90%
	大气压力		86~106kPa
供电电源	脉冲型12VDC～ +24VDC 电流型 12VDC～+24VDC 4-20mA 电池供电3.6V
输出信号	频率脉冲信号2~3000Hz 低电平≤1V 高电平≥5V
	二线制4-20mA信号防爆型负载≤300Ω 非防爆型负载≤500Ω

流量范围：

仪表口径	液体		气体
	液体		气体
(mm)	测量范围	输出频率范围	测量范围	输出频率范围

	(m3/h)	(Hz)	(m3/h)	(Hz)
15	1.2-6	118-590	4~28	400~2700
20	1.5-10	56-374	6~40	224~1500
25	2～16	41～330	8~50	170～1030
40	2.5~25	12～120	25~180	120～870
50	3.5~40	9～105	35～300	92～735
65	7.5~70	9~83	50~500	59~588
80	12～130	7～80	80～800	50～493
100	18~160	6～49	120～1200	36～370
125	25~250	4 ~ 40	180~1800	30~300
150	50~400	4～38	320～2800	31～270
200	70~700	3～30	560～6000	22～240
250	120~1200	2.5～25	890～8000	18～170
300	200~2000	2.4～24	1360～12000	17～150
-300	200~1800	11～98	1560～15000	83～830
-400	350～3000	11～92	2750～27000	83～836
-500	500～4000	10～79	4300～43000	84～834
-600	700～5600	9.5～76	6200～61000	83～830
-800	900～7200	7～55	11000～110000	83～829
-1000	1300～12000	6.3～56	17000～170000	83～820
>(1000)	协议		协议

注：表中(300)～(1000)口径为插入式
