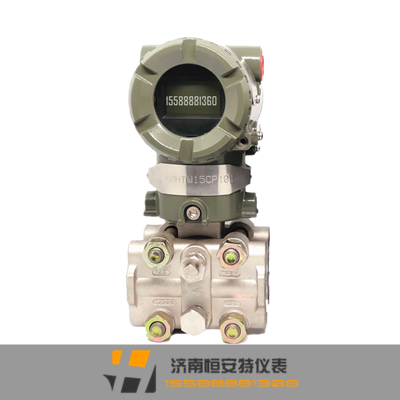

横河川仪EJA430A压力变送器

  • EJA430A压力变送器简介: EJA430A型高性能的压力变送器可用于测量液体、气体或蒸汽的压力,并将其转变成4~20mA DC的电流信号输出。EJA430A系列支持BRAIN、HART和FOUNDATION现场总线或PROFIBUS
  • 产品详情

EJA430A压力变送器简介:

           EJA430A型高性能的压力变送器可用于测量液体、气体或蒸汽的压力,并将其转变成4~20mA DC的电流信号输出。EJA430A系列支持BRAIN、HART和FOUNDATION™现场总线或PROFIBUS PA通信协议。

特性:卓越的性能和稳定性

        EJA系列采用单晶硅谐振式传感器技术。单晶硅对于压力或温度的变化不存在滞后现象,是非常理想的材料。单晶硅谐振式传感器将过压、温度变化和静压影响降为最低,从而提供无与伦比的长期稳定性。

小型轻量设计:

        由于采用ASIC放大器设计使包装变小,以及膜盒构造和法兰的小型化,这款机型的重量降到了原有机型的一半。ASIC设计不仅减少了零件数量,而且提高了放大器的可靠性。

现场总线通信能力:

      现场总线是双向数字通信系统,是配置仪表控制系统的革新技术,同时也是前景很好的更新换代产品,用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。

     EJA系列提供两种现场总线模式,FOUNDATION™现场总线低压模式和PROFIBUS PA设备,以实现横河电机和其他供应商的协同工作。软件方面,EJA系列采用两个AI功能块计算差压和静压,从而实现灵活的仪表配置。

选型表:


型 号
规 格 代 码
说 明
EJA430A
……………………
 压力变送器
输出信号
-D
…………………
 4~20mA,BRAIN协议数字通讯
-E
…………………
 4~20mA,HART协议数字通讯
-F
…………………
 FF现场总线通讯
-G
…………………
 PROFIBUS现场总线通讯

测量量程

(膜盒)

M
………………
 1~100KPa(100~10000mmH2O)
A
………………
 0.03~3MPa(0.3~30Kgf/cm2)
B
………………
 0.14~14MPa(1.4~140Kgf/cm2)

接液部分材质

(注9)

   [本体](注1)       [膜盒]       [排气螺钉]
S
……………
 SCS14A         SUS316L(注2)       SUS316
H
……………

 SCS14A      哈氏合金C-276(注3)(注10) SUS316

M
……………
 SCS14A          蒙乃尔(注3)     SUS316
T
……………
 SCS14A           钽(注3)      SUS316
A
……………
 哈氏合金C-276(注4) 哈氏合金C-276(注3)(注10) 哈氏合金C-276(注10)
D
……………
 哈氏合金C-276(注4)    钽(注3)    哈氏合金C-276(注10)
B
……………
 蒙乃尔(注5)       蒙乃尔(注3)     蒙乃尔
管道连接
0
…………
 无过程接头(容室法兰上Rcl/4内螺纹)
1
…………
 带Rcl/4内螺纹的过程接头
2
…………
 带Rcl/2内螺纹的过程接头
3
…………
 带l/4NPT内螺纹的过程接头
4
…………
 带l/2NPT内螺纹的过程接头
5
…………
 无过程接头(容室法兰上1/4NPT内螺纹)
螺栓、螺母材质

     [最大工作压力]
      M膜盒    A膜盒    B膜盒
A
………
 SCM435  100kPa    3MPa    14MPa
B
………
 SUS630  100kPa    3MPa    14MPa
C
………
 SUH660  100kPa    3MPa    14MPa
安装方式
-2
……
 垂直安装,右面高压,过程接头在上(注6)
-3
……
 垂直安装,右面高压,过程接头在下(注6)
-6
……
 垂直安装,左面高压,过程接头在上(注6)
-7
……
 垂直安装,左面高压,过程接头在下(注6)
-8
……
 水平安装,右面高压(注7)
-9
……
 水平安装,左面高压(注7)

接 线 口






















































0
 G1/2内螺纹,1处接线口
2
 1/2NPT内螺纹,2处接线口
3
 Pg13.5内螺纹,2处接线口
4
 M20内螺纹,2处接线口
5
 G1/2内螺纹,2处接线口带一个盲塞
7
 1/2NPT内螺纹,两个电气接口,一个盲塞
8
 Pg13.5内螺纹,两个电气接口,一个盲塞
9
 M20内螺纹,两个电气接口,一个盲塞
显示表头
D

 数字表头
E

 带设定按钮的数字表头(注8)
N

 (无表头)
2-inch管安装支架
A
 SECC 平托架
B
 SUS304 平托架
C
 SECC L型托架
D
 SUS304 L型托架
N
 无安装支架
附加选型代码
 /□ 选项规格



 注1:指的是高压侧的容室法兰和过程接头的材质。低压侧的容室法兰材质是SCS14A。

 注2:膜片材质为哈氏合金C-276或ASTM N10276,其余接液部分材质为SUS316L。

 注3:膜片和其它接液材质。

    注4:材质等同于ASTM CW-12MW。

 注5:材质等同于ASTM M35-2

 注6:必要时选代码为 C 和 D 的安装支架。

 注7:必要时选代码为 A 和 B 的安装支架。

   注8:不适用于输出信号代码 F。

   注9:用户必须考虑接液部分材质特性和介质的腐蚀性,不适当的材质可能会导致意想不到的腐蚀性介质泄漏,对

   人体和工厂设备造成严重损害。


选型时必须注意:介质若有强腐如盐酸、硫磺酸、H2S、次氯酸钠等或150°C或以上的高温蒸汽时请




咨询:横河川仪EJA430A压力变送器
