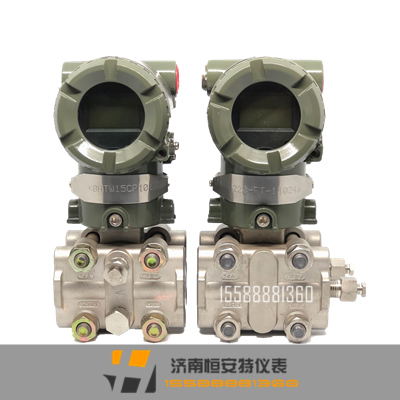

横河EJA110A差压变送器

一、产品简介： EJA110A差压变送器是日本横河电机株式会社九十年代中期最新推出的产品，率先采用真正的数字化传感器单晶硅谐振式传感器，开创了变送器的新时代，产品具有更高的

产品详情

一、产品简介：

　　EJA110A差压变送器是日本横河电机株式会社九十年代中期最新推出的产品，率先采用真正的数字化传感器—单晶硅谐振式传感器，开创了变送器的新时代，产品具有更高的精度、稳定性、可靠性，自推向市场，深受各界好评。为迎接现场总线时代的来临，横河已推出经基金会测试认证的符合FF 标准的现场总线变送器。

二、主要特点：

·除保证高精度外，还实现了静压、温度等环境影响极小的高性能。

·可长期连续使用的高可靠性。

·小型、轻量，使其不受安装场所的限制，可自由安装。

·采用微型计算机技术，具有完整的自诊断功能和通讯功能。

·开发时重视零点的稳定性，提高了维护效率。

·连续五年不需调校零点。

EJA110A选型表

型号	规格代码									说明
EJA110A	……………………									差压变送器
输出信号	-D	…………………								4～20mA，BRAIN协议数字通讯
	-E	…………………								4～20mA，HART协议数字通讯
	-F	…………………								FF现场总线通讯
	-G	…………………								PROFIBUS现场总线通讯
测量量程 (膜盒)		L	………………							0.5～10KPa(50～1000mmH2O)
		M	………………							1～100KPa(100～10000mmH2O)
		H	………………							5～500KPa(0.05～5Kgf/cm2)
		V	………………							0.14～14MPa(1.4～140Kgf/cm2)
接液部分材质 (注1)										[本体](注2) 　　　　　　[膜盒]　　　　　　 [排气螺钉]
			S	……………						SCS14A 　　　　　　　　SUS316L(注5) 　　　　SUS316
			H	……………						SCS14A　　　　　　　哈氏合金C-276(注12)　　SUS316
			M	……………						SCS14A 　　　　　　　　　蒙乃尔(注6) 　　　 SUS316
			T	……………						SCS14A　　　　　　　　　　钽(注6)　　　　　SUS316
			A	……………						哈氏合金C-276(注3) 哈氏合金C-276(注6)(注12) 哈氏合金C-276(注12)
			D	……………						哈氏合金C-276(注3) 　　　钽(注6) 　　　哈氏合金C-276(注12)
			B	……………						蒙乃尔(注4) 　　　　　蒙乃尔(注6)　　　　蒙乃尔
管道连接				0	…………					无过程接头(容室法兰上Rcl/4内螺纹)
				1	…………					带Rcl/4内螺纹的过程接头
				2	…………					带Rcl/2内螺纹的过程接头
				3	…………					带l/4NPT内螺纹的过程接头
				4	…………					带l/2NPT内螺纹的过程接头
				5	…………					无过程接头(容室法兰上1/4NPT内螺纹)
螺栓、螺母材质										[最大工作压力]
					A	………				SCM435 　　　　　　16MPa｛160kgf/cm2｝(注9)
					B	………				SUS630 　　　　　　16MPa｛160kgf/cm2｝(注9)
					C	………				SUH660　　　　　　 16MPa｛160kgf/cm2｝(注9)
安装方式						-2	……			垂直安装，右面高压，过程接头在上(注7)
						-3	……			垂直安装，右面高压，过程接头在下(注7)
						-6	……			垂直安装，左面高压，过程接头在上(注7)
						-7	……			垂直安装，左面高压，过程接头在下(注7)
						-8	……			水平安装，右面高压(注8)
						-9	……			水平安装，左面高压(注8)
电气接口							0	…		G1/2内螺纹，1处接线口
							2	…		1/2NPT内螺纹，2处接线口
							3	…		Pg13.5内螺纹，2处接线口
							4	…		M20内螺纹，2处接线口
							5	…		G1/2内螺纹，2处接线口带一个盲塞
							7	…		1/2NPT内螺纹，两个电气接口，一个盲塞
							8	…		Pg13.5内螺纹，两个电气接口，一个盲塞
							9	…		M20内螺纹，两个电气接口，一个盲塞
显示表头								D		数字表头
								E		带设定按钮的数字表头(注10)
								N		(无表头)
2-inch管安装支架									A	SECC 　　平托架
									B	SUS304 　平托架
									C	SECC 　　L型托架
									D	SUS304 　L型托架
									N	无安装支架
附加选型代码										/□ 选项规格
