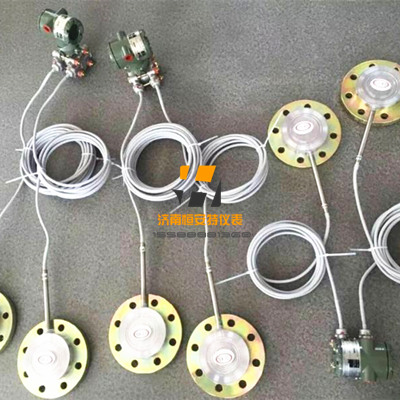

EJA118W隔膜密封式双法兰差压变送器
- EJA118W双法兰差压液位计简介： 密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。EJA118W、EJA118Y隔膜密封
-
- 全国服务热线：
15588881360
法兰尺寸：3-inch(80mm，DN80)
|
型 号
|
规 格 代 码
|
说 明
|
||||||||||||
|
EJA118W
|
…………………………
|
隔膜密封式差压变送器(平膜片型) | ||||||||||||
|
输出信号
|
-D
|
………………………
|
4～20mA DC 带数字通讯(BRAIN协议) | |||||||||||
|
-E
|
………………………
|
4～20mA DC 带数字通讯(HART协议) | ||||||||||||
|
-F
|
………………………
|
FF现场总线通讯 | ||||||||||||
|
测量量程(膜盒) |
M
|
……………………
|
2.5～100KPa(250～10000mmH2O) | |||||||||||
|
H
|
……………………
|
25～500KPa(0.25～5Kgf/cm2) | ||||||||||||
|
接液部分材质(注6) |
[膜片] [其它] | |||||||||||||
|
S
|
…………………
|
JIS SUS316L JIS SUS316 | ||||||||||||
|
H
|
…………………
|
哈氏合金C-276(注7) 哈氏合金C-276(注7) |
||||||||||||
|
T
|
…………………
|
钽 钽 | ||||||||||||
|
U
|
…………………
|
钛 钛 | ||||||||||||
|
法兰规格
|
J1
|
………………
|
JIS 10K | |||||||||||
|
J2
|
………………
|
JIS 20K | ||||||||||||
|
J4
|
………………
|
JIS 40K | ||||||||||||
|
A1
|
………………
|
ANSI 150 P1-----JPI 150 | ||||||||||||
|
A2
|
………………
|
ANSI 300 P2-----JPI 300 | ||||||||||||
|
A4
|
………………
|
ANSI 600 P4-----JPI 600 | ||||||||||||
|
D2
|
………………
|
DIN PN10/16 | ||||||||||||
|
D4
|
………………
|
DIN PN25/40 | ||||||||||||
| D5 |
………………
|
DIN PN64 | ||||||||||||
|
G2
|
………………
|
GB PN10/16(GB/T 9123.1-2000) | ||||||||||||
|
G4
|
………………
|
GB PN25/40(GB/T 9123.1-2000) | ||||||||||||
| G6 |
………………
|
GB PN110(GB/T 9123.1-2000) | ||||||||||||
|
H2
|
………………
|
HG20592-97 PN10/16 | ||||||||||||
|
H4
|
………………
|
HG20592-97 PN25/40 | ||||||||||||
| H5 |
………………
|
HG20592-97 PN63 | ||||||||||||
|
H6
|
………………
|
HG20592-97 PN100 | ||||||||||||
|
法兰尺寸/材质
|
D
|
……………
|
3-inch(80mm，DN80)/JIS S25C | |||||||||||
|
E
|
……………
|
3-inch(80mm，DN80)/JIS SUS304 | ||||||||||||
|
F
|
……………
|
3-inch(80mm，DN80)/JIS SUS316 | ||||||||||||
|
法兰螺栓材质
|
A
|
………
|
JIS SCM435 | |||||||||||
|
B
|
………
|
JIS SUS630 | ||||||||||||
|
注 入 液
|
(接液温度) (环境温度) | |||||||||||||
| -A |
……(注1)
|
一般型(硅油) -10～315℃ -10～60℃ | ||||||||||||
| -B |
…………
|
一般型(硅油) -30～210℃ -30～60℃ | ||||||||||||
| -C |
……(注2)
|
高温型(硅油) 10～315℃ 10～60℃ | ||||||||||||
| -D |
……(注3)
|
禁油型(氟油) -20～120℃ -10～60℃ | ||||||||||||
| -E |
…………
|
低温型(乙(撑)二醇) -50～100℃ -40～60℃ | ||||||||||||
|
--
|
A |
………
|
通常为A | |||||||||||
|
毛细管长度(m)
|
□□ |
…(注4)
|
规定的毛细管长度从1～15m，用□□表示(例：2m:02) | |||||||||||
|
安 装
|
-9
|
……
|
水平配管连接型，左面高压 | |||||||||||
|
接 线 口
|
0
|
…
|
G1/2内螺纹，1处接线口 | |||||||||||
|
2
|
…
|
1/2NPT内螺纹，2处接线口 | ||||||||||||
|
3
|
…
|
Pg13.5内螺纹，2处接线口 | ||||||||||||
|
4
|
…
|
M20内螺纹，2处接线口 | ||||||||||||
|
5
|
…
|
G1/2内螺纹，2处接线口带一个盲塞 | ||||||||||||
|
7
|
…
|
1/2NPT内螺纹，两个电气接口，一个盲塞 | ||||||||||||
|
8
|
…
|
Pg13.5内螺纹，两个电气接口，一个盲塞 | ||||||||||||
|
9
|
…
|
M20内螺纹，两个电气接口，一个盲塞 | ||||||||||||
|
内藏显示表
|
D
|
|
数字式表头 | |||||||||||
|
E
|
|
带范围设定开关的数字表头(注5) | ||||||||||||
|
N
|
|
(无表头) | ||||||||||||
|
2-inch管安装托架
|
A | JIS SECC 平托架 | ||||||||||||
| B | JIS SUS304 平托架 | |||||||||||||
|
N
|
(无) | |||||||||||||
|
附加选型代码
|
/□ 附加规格 | |||||||||||||
法兰尺寸：2-inch(50mm，DN50)
|
型 号
|
规 格 代 码
|
说 明
|
||||||||||||
|
EJA118W
|
…………………………
|
隔膜密封式差压变送器(平膜片型) | ||||||||||||
|
输出信号
|
-D
|
………………………
|
4～20mA DC 带数字通讯(BRAIN协议) | |||||||||||
|
-E
|
………………………
|
4～20mA DC 带数字通讯(HART协议) | ||||||||||||
|
-F
|
………………………
|
FF现场总线通讯 | ||||||||||||
|
测量量程(膜盒) |
M
|
……………………
|
2.5～100KPa(250～10000mmH2O) | |||||||||||
|
H
|
……………………
|
25～500KPa(0.25～5Kgf/cm2) | ||||||||||||
|
接液部分材质(注6) |
[膜片] [其它] | |||||||||||||
|
S
|
…………………
|
JIS SUS316L JIS SUS316 | ||||||||||||
|
H
|
…………………
|
哈氏合金C-276(注7) 哈氏合金C-276(注7) |
||||||||||||
|
T
|
…………………
|
钽 钽 | ||||||||||||
|
U
|
…………………
|
钛 钛 | ||||||||||||
|
法兰规格
|
J1
|
………………
|
JIS 10K | |||||||||||
|
J2
|
………………
|
JIS 20K | ||||||||||||
|
J4
|
………………
|
JIS 40K | ||||||||||||
|
A1
|
………………
|
ANSI 150 P1-----JPI 150 | ||||||||||||
|
A2
|
………………
|
ANSI 300 P2-----JPI 300 | ||||||||||||
|
A4
|
………………
|
ANSI 600 P4-----JPI 600 | ||||||||||||
|
D2
|
………………
|
DIN PN10/16 | ||||||||||||
|
D4
|
………………
|
DIN PN25/40 | ||||||||||||
| D5 |
………………
|
DIN PN64 | ||||||||||||
|
G2
|
………………
|
GB PN10/16(GB/T 9123.1-2000) | ||||||||||||
|
G4
|
………………
|
GB PN25/40(GB/T 9123.1-2000) | ||||||||||||
| G6 |
………………
|
GB PN110(GB/T 9123.1-2000) | ||||||||||||
|
H2
|
………………
|
HG20592-97 PN10/16 | ||||||||||||
|
H4
|
………………
|
HG20592-97 PN25/40 | ||||||||||||
| H5 |
………………
|
HG20592-97 PN63 | ||||||||||||
|
H6
|
………………
|
HG20592-97 PN100 | ||||||||||||
|
法兰尺寸/材质
|
A
|
……………
|
2-inch(50mm，DN50)/JIS S25C | |||||||||||
|
B
|
……………
|
2-inch(50mm，DN50)/JIS SUS304 | ||||||||||||
|
C
|
……………
|
2-inch(50mm，DN50)/JIS SUS316 | ||||||||||||
|
法兰螺栓材质
|
A
|
………
|
JIS SCM435 | |||||||||||
|
B
|
………
|
JIS SUS630 | ||||||||||||
|
注 入 液
|
(接液温度) (环境温度) | |||||||||||||
| -A |
……(注1)
|
一般型(硅油) -10～315℃ -10～60℃ | ||||||||||||
| -B |
…………
|
一般型(硅油) -30～210℃ -30～60℃ | ||||||||||||
| -C |
……(注2)
|
高温型(硅油) 10～315℃ 10～60℃ | ||||||||||||
| -D |
……(注3)
|
禁油型(氟油) -20～120℃ -10～60℃ | ||||||||||||
| -E |
…………
|
低温型(乙(撑)二醇) -50～100℃ -40～60℃ | ||||||||||||
|
--
|
A |
………
|
通常为A | |||||||||||
|
毛细管长度(m)
|
□□ |
…(注4)
|
规定的毛细管长度从1～15m，用□□表示(例：2m:02) | |||||||||||
|
安 装
|
-9
|
……
|
水平配管连接型，左面高压 | |||||||||||
|
接 线 口
|
0
|
…
|
G1/2内螺纹，1处接线口 | |||||||||||
|
2
|
…
|
1/2NPT内螺纹，2处接线口 | ||||||||||||
|
3
|
…
|
Pg13.5内螺纹，2处接线口 | ||||||||||||
|
4
|
…
|
M20内螺纹，2处接线口 | ||||||||||||
|
5
|
…
|
G1/2内螺纹，2处接线口带一个盲塞 | ||||||||||||
|
7
|
…
|
1/2NPT内螺纹，两个电气接口，一个盲塞 | ||||||||||||
|
8
|
…
|
Pg13.5内螺纹，两个电气接口，一个盲塞 | ||||||||||||
|
9
|
…
|
M20内螺纹，两个电气接口，一个盲塞 | ||||||||||||
|
内藏显示表
|
D
|
|
数字式表头 | |||||||||||
|
E
|
|
带设定按钮的数字表头(注2) | ||||||||||||
|
N
|
|
(无表头) | ||||||||||||
|
2-inch管安装托架
|
A | JIS SECC 平托架 | ||||||||||||
| B | JIS SUS304 平托架 | |||||||||||||
|
N
|
(无) | |||||||||||||
|
附加选型代码
|
/□ 选项规格 | |||||||||||||
注1：如选择接液件材质代码 T(钽)，接液温度-10～200℃。 注2：不适用于接液件材质代码 T(钽)。
注3：即使是在选用注入液代码 D(氟油)的地方，如果需要对接液部分作脱脂洗净处理，也要选择附加规格代码
K1 或 K5。
注4：如选择接液材质代码 H(哈氏合金)、T(钽)、U(钛)、充灌液代码 C 或毛细管长度超过5m时温度、静压
影响、反应时间会增大。
注5：不适用于输出信号代码 F。
注6：用户必须考虑接液部分材质特性和介质的腐蚀性，不适当的材质可能会导致意想不到的腐蚀性介质泄漏，对
人体和工厂设备造成严重损害。
选型时必须注意：介质若有强腐如盐酸、硫磺酸、H2S、次氯酸钠等或150°C或以上的高温蒸汽时请与我们销售
部联系。
注7：哈氏合金C-276或ASTM N10276
