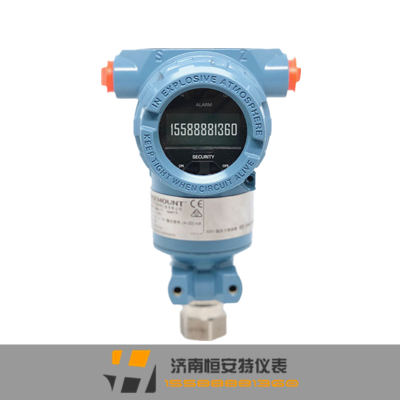

罗斯蒙特3051TG压力变送器

【产品说明】 3051TG罗斯蒙特压力变送器是经过40年电力行业考验的罗斯蒙特压力变送器中的常用产品之一。具有高可靠性、长期稳定性和易于维护的设计。罗斯蒙特压力变送器无论从设

产品详情

【产品说明】

3051TG罗斯蒙特压力变送器是经过40年电力行业考验的罗斯蒙特压力变送器中的常用产品之一。具有高可靠性、长期稳定性和易于维护的设计。罗斯蒙特压力变送器无论从设计到安装，从维护到操作都能实现最优化的测量概念。

一、产品概述：

罗斯蒙特的3051TG压力变送器，3051TA绝压变送器集传感器、电子技术与单隔离膜片设计与一体，实现表压和绝压测量的校验量程从0.3到10000psi 。3051T型压力变送器工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件，其位移随所受压而变化(对于3051GP压力变送器，大气压如同施加在传感膜片的低压侧一样)。3051AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米)，且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

二、技术参数：

总体性能：±0.15%FS

精度：±0.075%FS

绝对压力：校验量程从0.3至10000psi

表压：校验量程从0.3至10000psi

不锈钢与哈氏合金CR过程隔离膜片

单隔离膜片设计

灌充液：硅油与惰性油

可选DIN与Autoclave相配的过程连接

三、选型指南：

型号

变送器类型

3051TG3051TA

表压变送器绝对压力变送器

代码

压力范围
3051TG	3051TA

12345

0-0.3至0-30psig(0-2至0-207kPa)0-1.5至0-150psig(0-10至0-1034kPa)0-8至0-800psig(0-55至0-5516kPa)0-40至0-4000psig(0-276至0-27579kPa)0-2000至0-10000psig(0-13800至0-68900kPa)

代码

输出

AM⁽¹⁾

4-20mA，带有基于HART协议的数字信号低功耗，1-5Vdc，带有基于HART协议的数字信号(0.8-3.2Vdc输出，用选项代码C2)

代码

过程连接型式

2A2B2C2F

1/4-18NPT阴螺纹1/2-14NPT阴螺纹G^1/2AA DIN 16288阳螺纹(仅限量程1-4，SST)锥形和螺纹式，适用于F-250-C型蒸压器Autoclave(包括压盖与筛，仅限量程5SST)

代码

隔离膜片

过程连接液件材料

2⁽²⁾3⁽³⁾
