WRR/WRP-130铂铑热电偶

1.铂铑热电偶概述： HAT-WR系列工业用铂铑热电偶又叫贵金属热电偶，它采用贵金属高纯铂金为负极，铂铑合金为正极，用于粉未冶金，烧结光亮炉，真空炉，冶炼炉及多种耐火材料、陶

1.铂铑热电偶概述：

HAT-WR系列工业用铂铑热电偶又叫贵金属热电偶，它采用贵金属高纯铂金为负极，铂铑合金为正极，用于粉未冶金，烧结光亮炉，真空炉，冶炼炉及多种耐火材料、陶瓷、瓷器烧制，外管材质为刚玉，测量温度为0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

工作原理: 铂铑热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。

2.铂铑热电偶主要技术参数：

-电气出口：M20x1.5NPT1/2

-精度等级：I 、II

-防护等级：IP65

-偶丝直径：Φ0.5

-公称压力：常压

-使用温度：0-1800℃、

-S分度号一般0-1300℃　　

-B分度号一般0-1600℃　　

-R分度号若用刚玉瓷保护管可用于1400-1500℃的温度测量。

-安装形式：一般为无固定装置，但也可以做成是法兰或螺纹固定式的。

3.铂铑热电偶产品特点：

a装换简单、更换方便。

b压簧式感温元件，抗振性能好。

c测量范围大。

d机械强度高，耐压性能好。

产品执行标准 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91

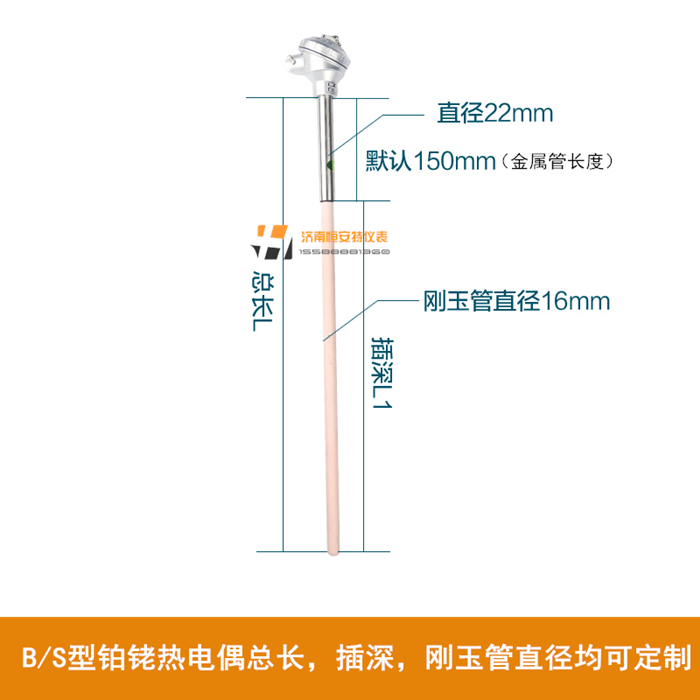

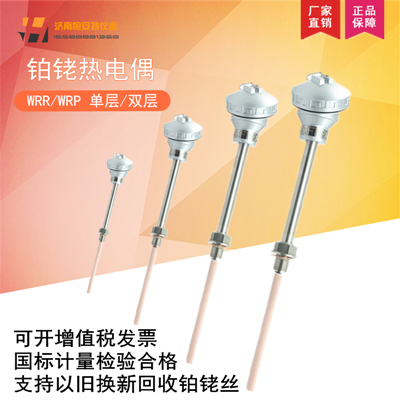

4.铂铑热电偶产品图示：

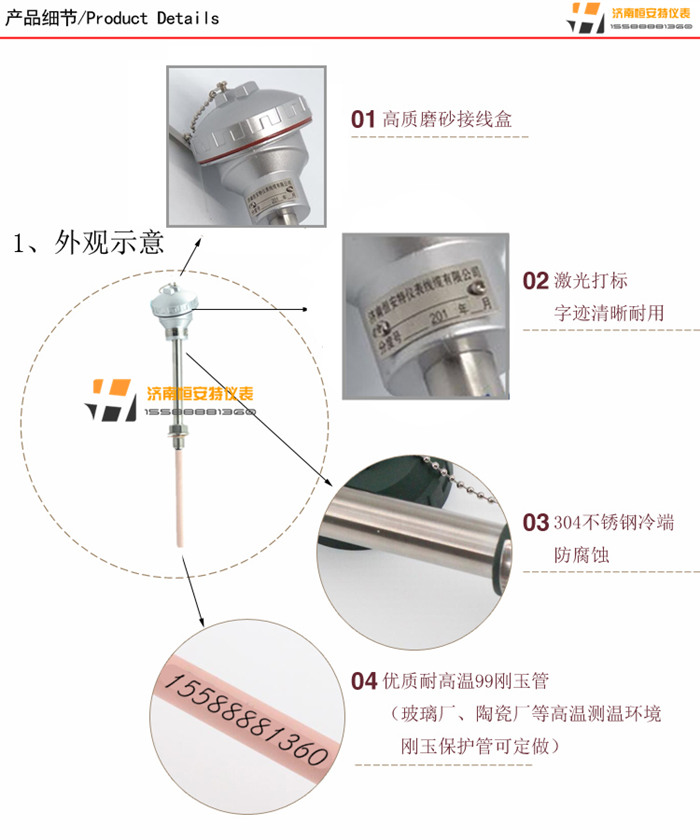

5.铂铑热电偶产品细节：

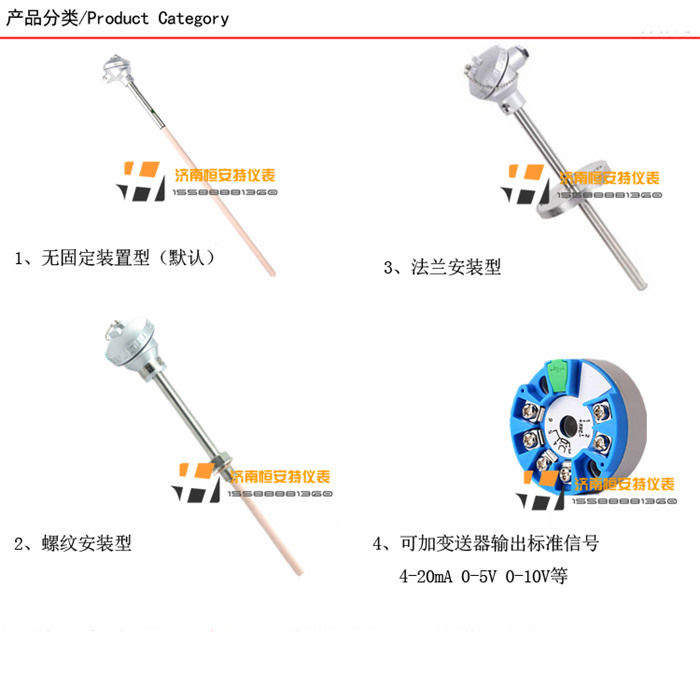

6.铂铑热电偶产品安装图示：

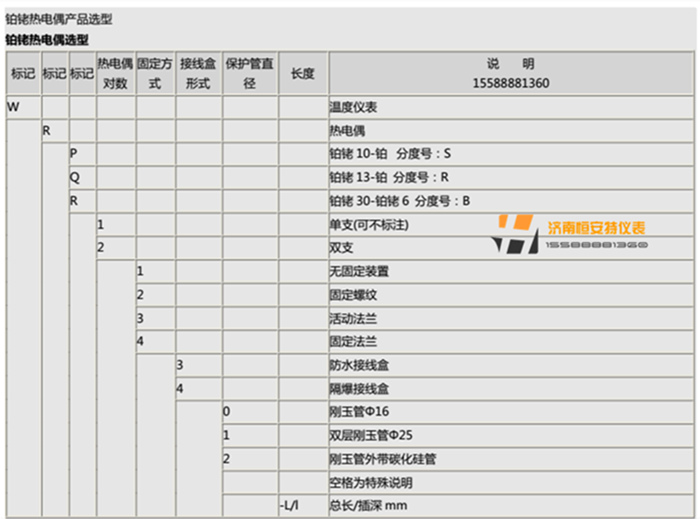

7.铂铑热电偶选型列表：
